Kas sinu soojuspump lülitub iga paari minuti järel sisse ja välja? Sageli ei ole põhjus seadmes, vaid selles, et küttesüsteemis on liiga vähe vett. Õigesti valitud puhvermahuti lahendab selle mure, vale suurusega paak aga võib hoopis efektiivsust vähendada.
Lühivastus: puhvermahutit on vaja siis, kui küttesüsteemi avatud veemaht jääb alla tootja nõutud miinimumi. Nii juhtub sageli siis, kui radiaatoritel on termostaatventiilid või põrandaküttel tsoonid, mis võivad korraga sulguda. Samsung EHS Mono R290 puhul soovitatakse väiksematele mudelitele (5 kW ja 8 kW) 50-liitrist ning suurematele (12 kW ja 16 kW) 100-liitrist puhvermahutit. Põrandaküttega maja, kus ahelad on pidevalt avatud, saab sageli hakkama ka ilma selleta.
| Olukord | Kas puhvermahutit on vaja? |
|---|---|
| Põrandaküte, ahelad avatud, toatermostaadid ajameid ei sulge | Sageli ei ole, kuid kontrolli tootja miinimummahtu |
| Põrandaküte, iga ruumi ajam sulgub eraldi | Jah, või vähemalt automaatne möödavooluklapp |
| Radiaatorid termostaatventiilidega | Enamasti jah |
| Mitu erineva temperatuuriga küttekontuuri | Jah, eelistatult paralleelselt ühendatud paak |
| Väike maja, lühike torustik, vähe radiaatoreid | Jah, sest süsteemi veemaht on väike |
| Soovid kütta odavatel börsitundidel | Märgatav kasu on ainult siis, kui mahuti on sadu liitreid suur |
Mida puhvermahuti küttesüsteemis teeb

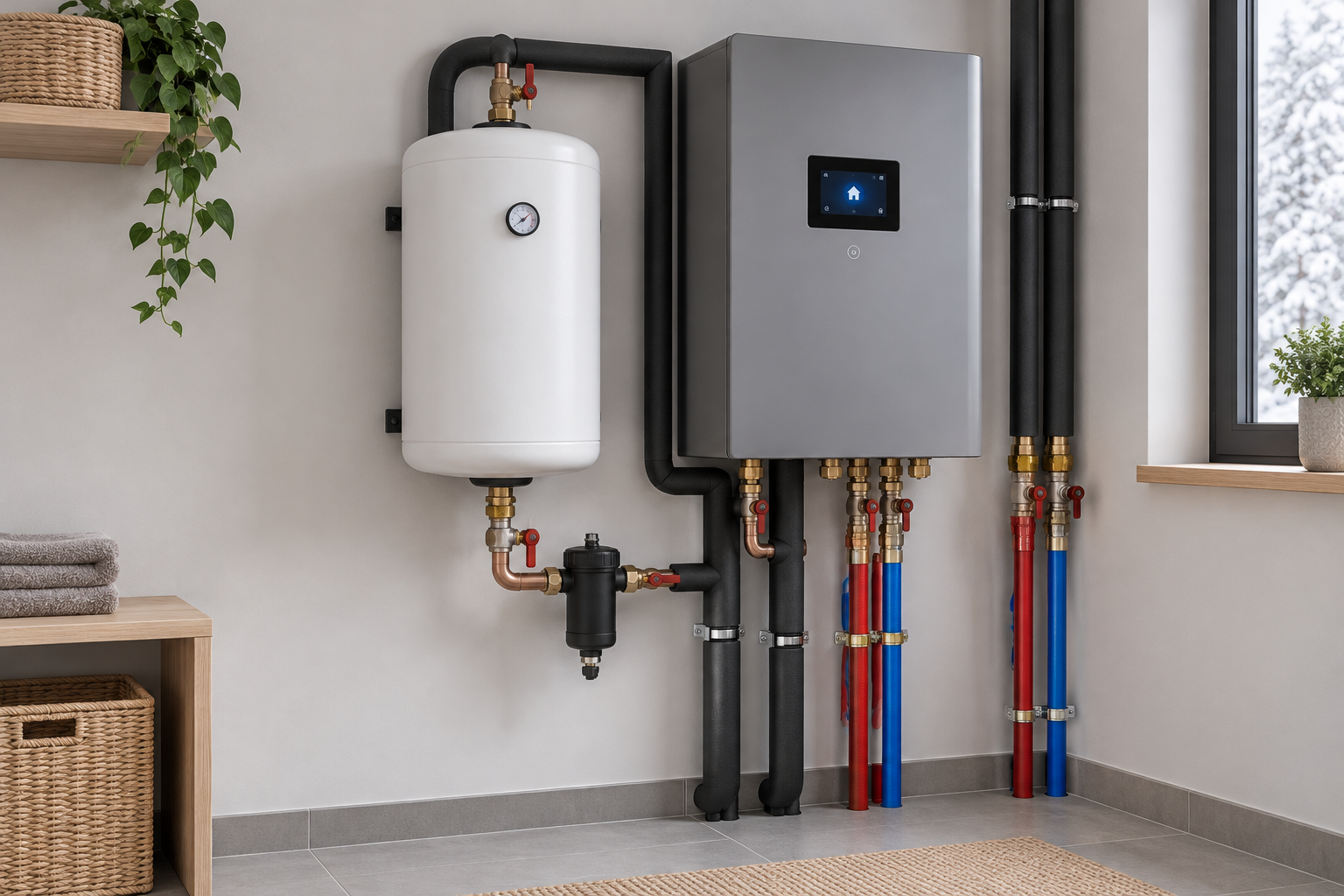

Puhvermahuti (ka akumulatsioonipaak või akupaak) on soojustatud veepaak küttesüsteemis. See ei ole tarbeveeboiler: puhvris on küttevesi, mis liigub radiaatoritesse või põrandakütteahelatesse, mitte vesi, mis tuleb kraanist. Tarbevee lahendustest räägime lähemalt artiklis soojuspump sooja tarbevee jaoks.
Puhvermahutil on soojuspumbaga vesiküttesüsteemis kolm põhiülesannet.
- Pikendab kompressori tööaega. Inverterkompressoriga soojuspump suudab võimsust vähendada vaid teatud piirini. Kui maja vajab sellest vähem soojust ja küttesüsteemis on vähe vett, saavutab vesi seadistatud temperatuuri kiiresti ja kompressor seiskub. Ühendkuningriigi valitsuse tellitud uuring leidis, et alla kuue minuti pikkused töötsüklid halvendavad soojuspumba energiatõhusust ning õhksoojuspumpade puhul on mõju palju suurem kui maasoojuspumpade puhul. Uuringu soovitus oli projekteerida süsteem nii, et minimaalne tööaeg oleks kõigis tingimustes umbes 6 minutit.
- Tagab minimaalse vooluhulga. Kui termostaadid sulgevad ventiilid, ei pääse vesi kuhugi. Samsungi EHS Mono R290 paigaldusjuhend nõuab, et süsteemis oleks hüdrauliline eraldaja (low-loss header), puhvermahuti või automaatne möödavooluklapp, et miinimumvooluhulk säiliks ka siis, kui kütet ei vajata.

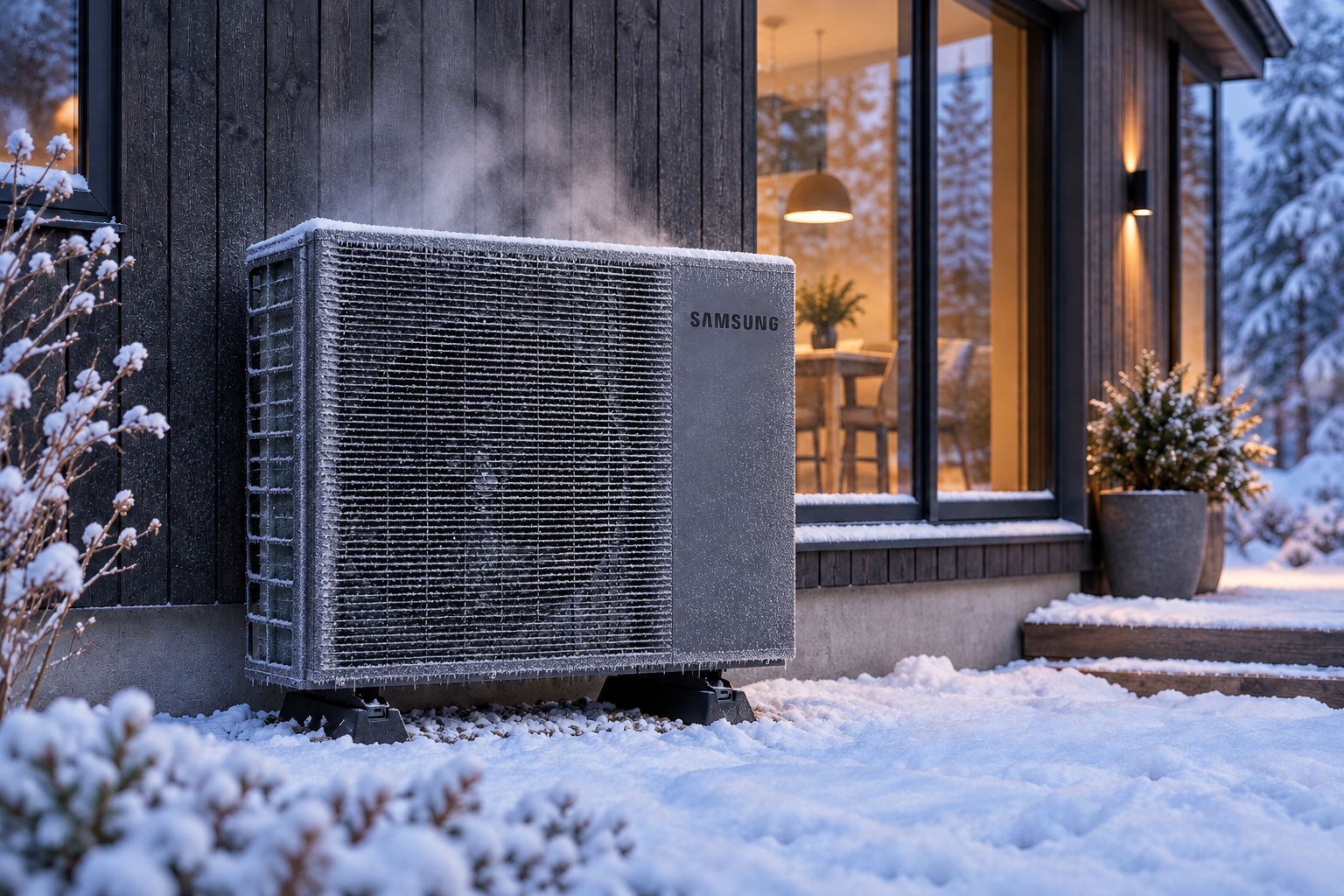

- Annab soojust sulatustsükli ajaks. Pakasega tekib välisosa aurustile härmatis, mida soojuspump sulatab, võttes selleks soojust küttevee ringlusest. Kui vett on vähe, jahtub küttevesi sulatuse ajal märgatavalt. Seda, kuidas tavaline härmatis erineb ohtlikust jäätumisest, selgitame artiklis soojuspump jäätub talvel.
Paralleelselt ühendatud mahuti täidab ka neljandat ülesannet: see eraldab soojuspumba ja küttekontuuride pumbad hüdrauliliselt. Nii saab kumbki pool töötada just sellise vooluhulgaga, mida ta vajab.
Millal puhvermahutit vaja ei ole
Puhvermahuti ei ole kohustuslik lisaseade. Otsus sõltub sellest, kui palju vett jääb süsteemi ringlema ka siis, kui kõik ventiilid, mida termostaadid juhivad, on suletud. Seda nimetatakse aktiivseks ehk avatud veemahuks.
Põrandaküte betoonvalus on soojuspumbale kõige leebem partner. Kui põrandakütte jaotuskollektori ahelatel ei ole ajameid või need on enamikus ruumides pidevalt avatud, hoiab torustikus olev vesi koos betooniga soojust sedavõrd, et kompressor töötab pikki tsükleid ka ilma puhvrita. Briti soojuspumpade ühingu (HPA) juhtimisjuhend märgib, et kui miinimumveemahu peab tagama just avatud ahel, ei tohi sellele ahelale ajameid paigaldada.
Kui aga igas toas on eraldi termostaat, mis sulgeb oma ahela, võib sügisel või kevadel juhtuda, et avatuks jääb ainult vannitoa ahel. Siis langeb nii vooluhulk kui ka aktiivne veemaht järsult ning soojuspump hakkab kiiresti sisse ja välja lülituma. Sama kehtib radiaatorküttega maja kohta, kus igal radiaatoril on termostaatventiil. Sellest, kuidas soojuspump vanade radiaatoritega toime tuleb, loe artiklist õhk-vesi soojuspump radiaatoritega.
Otsustusreegel: kui suudad tagada, et vähemalt üks piisavalt suur ahel on alati avatud ja selle veemaht katab tootja miinimumi, võid puhvrist loobuda. Kui ei suuda, paigalda puhvermahuti.
Kui suur peab puhvermahuti olema?
Universaalset liitrit kilovati kohta ei ole olemas. Euroopa praktikas kasutatakse lähtekohana sageli 10–20 liitrit süsteemi veemahtu soojuspumba kilovati kohta, kuid tootjate juhised erinevad. Näiteks WOLF arvestab oma vesiküttega õhksoojuspumbale umbes 10 liitrit kilovati kohta (A2/W35 tingimustes), üks Eesti edasimüüja soovitab sisse-välja töötavale soojuspumbale 20 liitrit kilovati kohta ning standard EN 15450 pakub vahemikuks 12–35 liitrit kilovati kohta. Seepärast on õige alustada alati konkreetse seadme paigaldusjuhendist.
Samsung EHS Mono R290 nõuded
Samsungi EHS Mono R290 paigaldusjuhendi järgi peab kogu süsteemi veemaht olema 5 kW mudelil vähemalt 30 liitrit ning 8, 12 ja 16 kW mudelitel vähemalt 50 liitrit. Samsungi edasimüüja paigaldusjuhis läheb täpsemaks ja annab minimaalse aktiivse veemahu, mis tagab kompressorile piisava tööaja:
| Mudel | Minimaalne võimsus | Aktiivne veemaht, kõrge temperatuur | Aktiivne veemaht, madal temperatuur | Soovitatav puhver |
|---|---|---|---|---|
| 5 kW | 1,42 kW | 21 l | 41 l | 50 l |
| 8 kW | 2,07 kW | 30 l | 59 l | 50 l |
| 12 kW | 3,33 kW | 48 l | 95 l | 100 l |
| 16 kW | 3,38 kW | 58 l | 95 l | 100 l |
„Kõrge temperatuur“ tähendab radiaatorküttele omast olukorda, kus pealevoolu ja tagasivoolu vahe on 10 kraadi. Madalatemperatuurilises süsteemis, näiteks põrandakütte puhul, on see vahe väiksem, mistõttu läheb sama tööaja jaoks vaja umbes kaks korda rohkem vett. Mudeli valikust räägime lähemalt EHS Mono R290 tootelehel ja artiklis Samsung EHS Mono vs Split.
Arvutusnäide: kust need liitrid tulevad?
Mahu saab välja arvutada ka ise. Valem on lihtne: maht (l) = minimaalne võimsus (kW) × tööaeg (s) ÷ (4,19 × lubatud temperatuurimuutus K). Arv 4,19 on vee erisoojus kilodžaulides kilogrammi ja kraadi kohta.
Võtame 8 kW EHS Mono R290, mille minimaalne võimsus on 2,07 kW, ja soovime, et kompressor töötaks vähemalt 10 minutit (600 sekundit). Seda peetakse kütteseadmete puhul üldiselt aktsepteeritud miinimumiks.
- Radiaatorid, lubatud temperatuurimuutus 10 K: 2,07 × 600 ÷ (4,19 × 10) ≈ 30 liitrit.
- Põrandaküte, lubatud temperatuurimuutus 5 K: 2,07 × 600 ÷ (4,19 × 5) ≈ 59 liitrit.
Tulemus kattub Samsungi tabeli väärtustega. See tähendab, et tabel ei ole meelevaldne: see on 10-minutilise tööaja nõue minimaalse võimsuse juures.
Järgmiseks lahuta nõutud mahust vesi, mis jääb süsteemis alati avatuks: torustik, alati avatud radiaatorid ja põrandakütteahelad. Kui 8 kW seadmega põrandaküttesüsteemis jääb ka suletud tsoonidega avatuks umbes 25 liitrit, on vaja vähemalt 34 liitrit lisamahtu. Selle katab 50-liitrine puhvermahuti varuga ära.
Kahetoruühendus või neljatoruühendus
Lisaks paagi suurusele mõjutab efektiivsust tugevalt ka see, kuidas paak on ühendatud.
Kahetoruühendus (jadamisi, inglise keeles volumiser) paigaldatakse tavaliselt tagasivoolutorule. See lisab süsteemi vett, kuid ei sega pealevoolu ja tagasivoolu omavahel. Soojuspump „näeb“ küttekehasid otse ja pealevoolu temperatuur püsib just nii madal, nagu küttekehad vajavad. See sobib väikestele süsteemidele, kus on üks küttekontuur.
Neljatoruühendus (paralleelselt) eraldab soojuspumba ringluse küttekontuuridest täielikult. See on õige valik siis, kui sul on mitu kontuuri, näiteks põrandaküte ja radiaatorid, mis töötavad eri temperatuuridel ja millel on oma pumbad. Miinus on segunemine: kui soojuspumba ja küttekontuuri vooluhulgad ei ole tasakaalus, seguneb paagis soe ja jahe vesi, tagasivoolu temperatuur tõuseb ja soojustegur (COP) langeb. Miks iga kraad loeb, selgitame artiklis soojuspumba kasutegur COP.
Rusikareegel: üks küttekontuur ilma segamissõlmeta – kahetoruühendus. Mitu kontuuri või eri temperatuurid – neljatoruühendus, kus vooluhulgad on hoolikalt tasakaalustatud ja torud sisenevad paaki horisontaalselt, et vähendada segunemist.
Paigalduse detailid: isolatsioon, jahutus ja soojuskadu
Jahutus vajab teistsugust soojustust. Samsungi vesiküttega soojuspumbad oskavad ka jahutada. Kui suvel liigub puhvrist läbi jahe vesi, kondenseerub niiskus paagi pinnale ja ühendustele. Seepärast peab jahutuseks kasutatav puhvermahuti olema difusioonitiheda isolatsiooniga. Samuti tuleb isoleerida ühendused ja elektrilise küttekeha ühenduskohad. Tavaline vahtpolüuretaanist kest, mis sobib küttele, ei pruugi kondensaadi eest kaitsta. Kui plaanid soojuspumpa suvel jahutuseks kasutada, küsi seda paigaldajalt kohe alguses.
Puhver kaotab soojust ka ise. Näiteks TESY andmetel on 30-liitrise puhvermahuti soojuskadu 45-kraadise temperatuurivahe juures 32,1 W, mis teeb ööpäevas umbes 0,77 kWh. 48-liitrise mudeli soojuskadu on 49,6 W ja 82-liitrise mudeli oma 53,8 W. Kui paak asub köetavas ruumis, jääb see soojus majja. Külmas garaažis või keldris on see aga puhas kadu. Seetõttu ära vali vajalikust oluliselt suuremat mahutit „igaks juhuks“.
Paagi asukoht ja hooldus. Paigalda puhvri ette või süsteemi tagasivoolule magnetiline mustusefilter ja paigalda paagi sisse- ja väljavoolule sulgventiilid, et paagi hooldamiseks ei peaks kogu süsteemi tühjendama. Samsungi juhend nõuab, et soojuspump oleks ühendatud suletud veesüsteemiga, sest avatud süsteem põhjustab setteid, korrosiooni ja lekkeid. Puhvermahuti peab seega olema ette nähtud suletud küttesüsteemi rõhu jaoks.
Puhvermahuti hind Eestis ja börsielekter
Väikesed 30–120-liitrised seinale kinnitatavad puhvermahutid maksavad Eesti e-poodides 2026. aasta oktoobri seisuga ligikaudu 250–500 eurot koos käibemaksuga. Näiteks 50-liitrine paak maksab mudelist sõltuvalt umbes 250 või 470 eurot ja 120-liitrine umbes 480 eurot. Suured, 300–1000-liitrised akumulatsioonipaagid maksavad koos ühendustega ligikaudu 600–1800 eurot. Lisandub paigaldustöö: torustik, ventiilid, filter ja vajaduse korral lisapump.
Puhvermahutit soovitatakse vahel ka börsielektri odavate tundide ärakasutamiseks. Tasub enne arvutada:
- 100-liitrine paak, mida soojendatakse 10 kraadi võrra, salvestab umbes 1,2 kWh soojust (100 × 4,19 × 10 ÷ 3600). Sellest piisab, et 5 kW soojusvajadusega maja püsiks soe umbes veerand tundi.
- 500-liitrine paak salvestab sama temperatuurivahe juures umbes 5,8 kWh soojust, mis katab sama maja vajaduse veidi üle tunni.
Väike puhver ei nihuta seega kütmist odavamatele tundidele. Põrandaküttega majas on kõige odavam salvesti betoonpõrand ise. Nutikamad viisid, kuidas kütmist börsihinna järgi ajastada, leiad artiklist soojuspump börsielektriga. Samsungi seadmeid saab ajastada ka SmartThingsi kaudu.
Levinud vead puhvermahuti valikul
- Liiga suur paak. Suur puhver soojeneb aeglasemalt ja kaotab rohkem soojust. Kui soojuspumbal pole vaja suurt salvestit, piisab tootja soovitatud mahust.
- Neljatoruühendus ilma põhjuseta. Üheainsa küttekontuuriga süsteemis toob paralleelselt ühendatud paak kaasa lisapumba ja segunemise, kuid hüdraulilisest eraldamisest pole seal kasu.
- Termostaadid sulgevad kõik ahelad. Kui puhvrit ei ole, peab süsteemis alati olema avatud ahel või automaatne möödavooluklapp.
- Jahutus tavalise isolatsiooniga paagiga. Kondensaat rikub isolatsiooni ja ümbritsevaid pindu.
- Paigaldusjuhendit ei loeta. Rusikareeglid on vaid lähtekoht, garantii ja tõhusus sõltuvad tootja nõuetest.
Puhvermahuti on soojuspumba juures tööriist kindla probleemi lahendamiseks: kui süsteemi jääb liiga vähe avatud vett, aitab see vältida lühikesi töötsükleid. Õige maht tuleb mudeli minimaalsest võimsusest ja küttesüsteemi tüübist, mitte üldisest rusikareeglist. Kui valid parasjagu oma majale Samsungi õhk-vesi soojuspumpa, räägi paigaldajaga juba esimesel kohtumisel läbi küttekontuuride arv, termostaatide asukohad ja jahutusvajadus. Nii saab ta kohe öelda, kas sinu majja on vaja 50-liitrist puhvrit või piisab avatud põrandakütteahelast.
