Sama seade võib ühes kohas töötada vaikselt ja tõhusalt, teises aga külmuda omaenda sulavette ja häirida naabrit. Soojuspumba asukoht otsustab, kui palju küttevõimsusest te tegelikult kätte saate. Siin on mõõdud, normid ja arvutus, mille järgi koht valida.
Lühidalt: paigaldage välisosa maaraamile 40–60 cm kõrgusele, killustikalusele ja sinna, kuhu katuselt ei saja lund ega tilgu vett. Jätke õhu sisse- ja väljavooluks ruumi, ärge pange seadet nurka ega magamistoa akna alla ning kontrollige, et naabri krundil ei ületaks müra öösel 40 dB. Õhk-õhk-soojuspumba siseosa käib kõrgele seinale, kust õhk pääseb takistusteta võimalikult suurde avatud ruumi.
| Mida kontrollida | Soovituslik väärtus | Miks |
|---|---|---|
| Välisosa kõrgus maapinnast | 40–60 cm (maaraam) | Lumi ja sulatusvesi ei mata seadet |
| Ruum välisosa ees | vähemalt 1,5 m (EHS Mono) | Väljapuhutud külm õhk ei tohi seadmesse tagasi jõuda |
| Kaugus seinast | vähemalt 30–40 cm | Õhk pääseb soojusvahetini |
| Müra naabri krundil | päeval kuni 50 dB, öösel kuni 40 dB | Terviseameti piirnorm tehnoseadmetele |
| R290-seadme ohutustsoon | ilma akende, uste ja ventilatsiooniavadeta | Propaan on õhust raskem |
| Siseosa (õhk-õhk) | kõrgel keskseinal, otsese päikeseta | Soe õhk jaotub ühtlaselt |

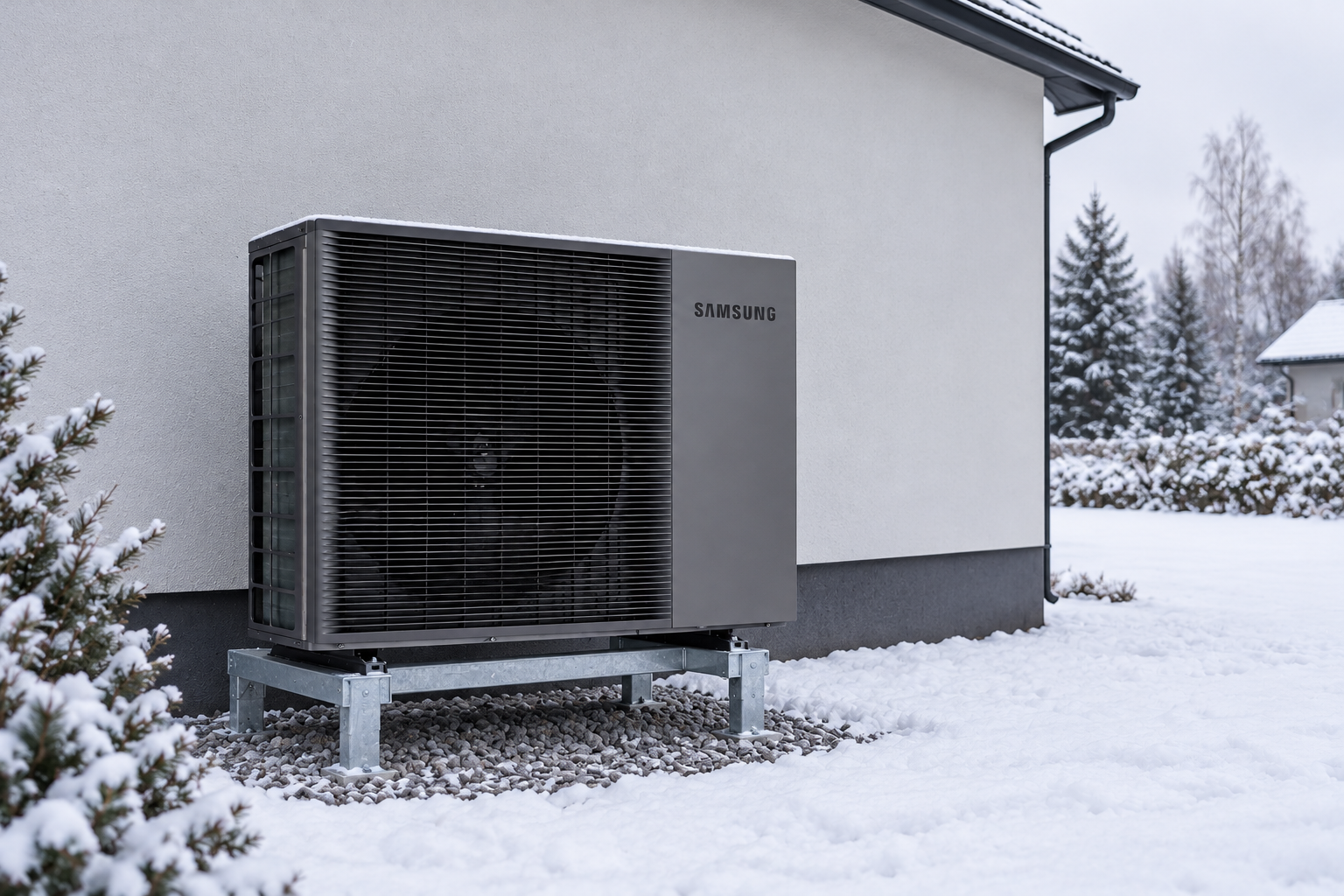

Välisosa kõrgus: lumi ja sulatusvesi
Eesti talvel on tüüpiline paigaldusviga liiga madalale paigaldatud välisosa. Külma ilmaga tekib aurustile härmatis, mille seade automaatselt ära sulatab. Eesti paigaldajad hindavad, et sulatusvett võib tekkida umbes liiter tunnis. Kui vesi ei pääse seadme alt ära, külmub see jääks, mis kasvab tasapisi soojusvaheti poole.
Eesti paigaldusettevõtete soovitused jäävad vahemikku 30–60 cm. Maaraamiga paigaldusel soovitab ABC Kliima vähemalt 60 cm kõrgust ja 40 cm kaugust seinast. Lumerohketes piirkondades tasub valida ülemine piir, sest raam peab jääma kõrgemale kui tüüpiline lumikate ja tuisuvaalud.
Mida teha sulatusveega:
- Rajage seadme alla killustikalus, millest vesi imbub maasse ega jää laiali valguma.
- Ärge suunake äravoolu kõnniteele ega trepile, sest talvel tekib sinna libe jääkoorik.
- Ärge paigaldage välisosa räästa alla. Bosch nõuab oma õhk-vesi-soojuspumpadele vähemalt 500–600 mm vaba ruumi seadme ja selle kohal oleva katuse vahel ning seda, et katuselt ei saaks peale langeda lund ega tilkuda vett.
- R290-külmaainega monoblokkide puhul ärge juhtige kondensaati kanalisatsiooni ilma paigaldusjuhendit kontrollimata. Propaaniseadmete juhendid hoiatavad, et lekke korral võib kanalisatsiooni tekkida plahvatusohtlik keskkond.
Seinakonsoolile paigaldamisel on ABC Kliima andmetel välisosa alumise serva kõrgus tavaliselt 1–2 m. Samsungi enda juhis lisab, et välisosa ei tohiks hoolduse ja tööohutuse pärast jääda kõrgemale kui 2,4 m. Liiga kõrgel asuvat seadet on raske hooldada ning sulatusvesi tilgub mööda seina alla.
Seinale või maale? Võimalusel eelistage maaraami. Kliimakaubamaja juhendi järgi kannab seinakinnitusega seadme vibratsiooni kõige paremini edasi just puitsein ning see heli kostab tuppa. Kui seinale paigaldamine on ainus valik, kasutage vibratsioonisummutitega konsooli ja vältige magamistoa seina.
Vahekaugused ja tuul: õhk peab vabalt liikuma
Välisosa võtab soojust õhust. Kui väljapuhutud jahe õhk jõuab tagasi sisselaskeavasse, langevad tõhusus ja küttevõimsus ning härmatist tekib rohkem. Seda nimetatakse termiliseks lühiseks.
Samsungi EHS Mono paigaldusjuhend nõuab välisosa ümber vähemalt:
- 300 mm vasakule (seadme poole vaadates);
- 600 mm paremale;
- 300 mm taha;
- 1500 mm ette ehk ventilaatori väljapuhke suunas.
Need on miinimumid. Täpsed mõõdud sõltuvad mudelist ning kehtivad paigaldusjuhendi järgi, sest garantii eeldab juhendikohast paigaldust. Õhk-õhk-seadmete välisosadel on vahekaugused teised ja need leiate konkreetse mudeli juhendist.
Lisaks mõõtudele vältige järgmisi kohti:
- Süvend või lohk. Külm õhk vajub alla ja seade hakkab imema omaenda jahutatud õhku.
- Kitsas käik maja ja kuuri vahel ning tihe hekk seadme ees. Mõlemad takistavad õhuvoolu.
- Suletud ruum (garaaž, kinniehitatud varjualune). Õhksoojuspumba välisosa vajab avatud ja pidevalt tuulduvat kohta.
Tuul. Tugev tuul ei tohi puhuda otse väljapuhkeavasse. Daikini paigaldusjuhendi järgi tekitab vähemalt 5 m/s puhuv tuul väljapuhke vastu termilise lühise, mis vähendab võimsust, kiirendab härmatise teket ja võib kõrge rõhu tõttu seadme seisata. Keskkonnaagentuuri Tallinna lennuvälja kliimateatmiku andmetel puhub sügisel ja talvel valdavalt edela- ja lõunaedelatuul (200–220°). Põhja-Eestis ei tasu seega väljapuhet suunata edelasse. Parim on asend, kus väljapuhe jääb tuule suunaga risti või varju.
Müra: kui kaugele naabrist?
Müra puhul kehtivad Eestis kindlad piirnormid. Terviseameti järgi on tehnoseadmete (sh soojuspumpade) välisõhus leviva müra piirnorm päeval 50 dB ja öösel 40 dB. Norm kehtib ka naabri elamu kinnistul. Ööaeg kestab kella 23-st 7-ni. III mürakategooria ehk keskuse maa-aladel võivad piirnormid olla 5 dB võrra leebemad. Krundi mürakategooria on määratud kohaliku omavalitsuse üldplaneeringus.
Asukoha juures mõjutavad müra kõige rohkem kaks asja.
Kaugus. Vabas õhus väheneb helirõhu tase iga kauguse kahekordistumisel umbes 6 dB.
Peegelduvad pinnad. Iga sein seadme lähedal suunab heli tagasi. Soojuspumbatootja Ochsner hindab, et seinad ja garaažiuksed tõstavad mürataset 3–6 dB võrra ning nurgad ja nišid kuni 10 dB. Seepärast on maja nurk vaikse seadme jaoks halvim koht.
Näidisarvutus
Ühendkuningriigi MCS 020 metoodika lähtub seadme helivõimsuse tasemest ja lahutab sellest kauguse ning peegelduste mõju. Maapinnal seina ääres seisva seadme puhul (kaks peegelduvat pinda) on summutus 4 m kaugusel 17 dB ja 8 m kaugusel 23 dB.
Võtame Samsung EHS Mono R290 8 kW mudeli, mille helivõimsuse tase on Samsungi andmetel 59 dB(A):
- 4 m kaugusel naabri krundi piirist: 59 − 17 = 42 dB, mis ületab öist normi.
- 8 m kaugusel: 59 − 23 = 36 dB, mis jääb normi piiresse.
- Kui seade on 4 m kaugusel, kuid maja nurgas, lisandub veel umbes 3 dB.
Kui ruumi napib, aitab öine vaikne režiim. EHS Mono R290 neljaastmeline Quiet-režiim alandab müra 3, 5 või 7 dB võrra ja madalaima tasemena kuni 35 dB(A), kuid küttevõimsus võib vaikses režiimis väheneda. Arvutus on hinnang, mitte mõõtmine. Kui naaber on lähedal, laske paigaldajal mürataset enne töö algust hinnata.
Praktilised reeglid:
- ärge paigaldage välisosa oma ega naabri magamistoa akna alla;
- eelistage maja otsaseina, kus lähedal pole teisi seinu;
- MCS-i metoodika arvestab müra vähendajana ka tihedat tara, kui see katab otsevaate seadmelt naabri aknale.
Täpsemalt selgitame helivõimsuse ja helirõhu erinevust artiklis soojuspumba müratase ja vaikne paigaldus.
R290-soojuspumba ohutustsoon
Samsung EHS Mono R290 kasutab külmaainena propaani, mille globaalse soojenemise potentsiaal on vaid 3. Propaan on aga süttiv ja õhust raskem, seega on Samsungi paigaldusjuhendis välisosa ümber määratud ohutustsoon, millele kehtivad järgmised reeglid:
- tsoonis ei tohi olla hoone avasid: aknaid, uksi, valguskaeve, katuseaknaid ega ventilatsioonisüsteemi õhu sisse- või väljavõtuavasid;
- tsoonis ei tohi olla maapinnalohke ega süvendeid, kuhu lekkinud gaas võiks koguneda;
- tsoon ei tohi ulatuda naaberhoonetesse ega avalikku ruumi.
Ohutustsooni täpsed mõõdud sõltuvad mudelist ja on toodud paigaldusjuhendis. Neid ei saa asendada rusikareegliga. Keldriga majas kontrollige eraldi keldriakende ja -treppide asukohta, sest teiste tootjate R290-seadmete juhendid keelavad ohutustsoonis ka keldrisissepääsud. Lekke korral käivitab EHS Mono R290 välisosa õhutusprogrammi, kuid õige asukoht on esimene kaitse. Külmaaine omadustest lugege lähemalt artiklist R290-külmaainega soojuspumbad.
Monoblokk või split: torustik määrab vahemaa
Õhk-vesi-soojuspumba tüüp mõjutab seda, kui kaugele majast välisosa paigaldada.
| Monoblokk (EHS Mono) | Split (EHS Split) | |
|---|---|---|
| Mis liigub välisosast tuppa | küttevesi | külmaaine |
| Peamine risk | veetorude külmumine elektrikatkestuse ajal | külmaainetoru pikkuse ja kõrguse piirangud |
| Asukoha põhimõte | võimalikult torude läbiviigu lähedal | lubatud torupikkuse piires |
| Siseruumi vajadus | tarbeveeboiler või ClimateHub | Hydro Unit või ClimateHub |
Monoblokk. Kogu külmaainekontuur asub välisosas ja majja tuleb veetoru. Vaillanti soovitus on paigaldada välisosa võimalikult selle koha lähedale, kus torud majja sisenevad, et soojuskadu oleks väiksem. Pikem välistorustik tähendab ka suuremat külmumisriski. Pikaajalise elektrikatkestuse vastu kaitsevad glükoolisegu või külmumiskaitseventiilid. Samsung käsitleb oma pumba külmumiskaitset abimeetmena glükoolisegu kõrval, mitte selle asendajana.
Split. Välis- ja siseosa vahel liigub külmaaine. Samsungi andmetel on EHS Split R32 välisosa suurim lubatud torupikkus 30 m ja kõrguste vahe 20 m, Split ClimateHubi puhul on torupikkus kuni 35 m. See annab välisosa paigutamisel rohkem vabadust, näiteks saab selle viia magamistubadest kaugemale. Külmaainetoru peab siiski paigaldama sertifitseeritud külmatehnik.
Arvestage ka siseosa ruumivajadusega. Samsung ClimateHub Mono mõõdud on 598 × 1850 × 600 mm ehk umbes külmkapi suurus. Hydro Unit Mono on kompaktsem: 530 × 840 × 350 mm. Tüüpide võrdlust lugege artiklist Samsung EHS Mono vs EHS Split, seadmeid vaadake õhk-vesi-soojuspumpade lehelt.

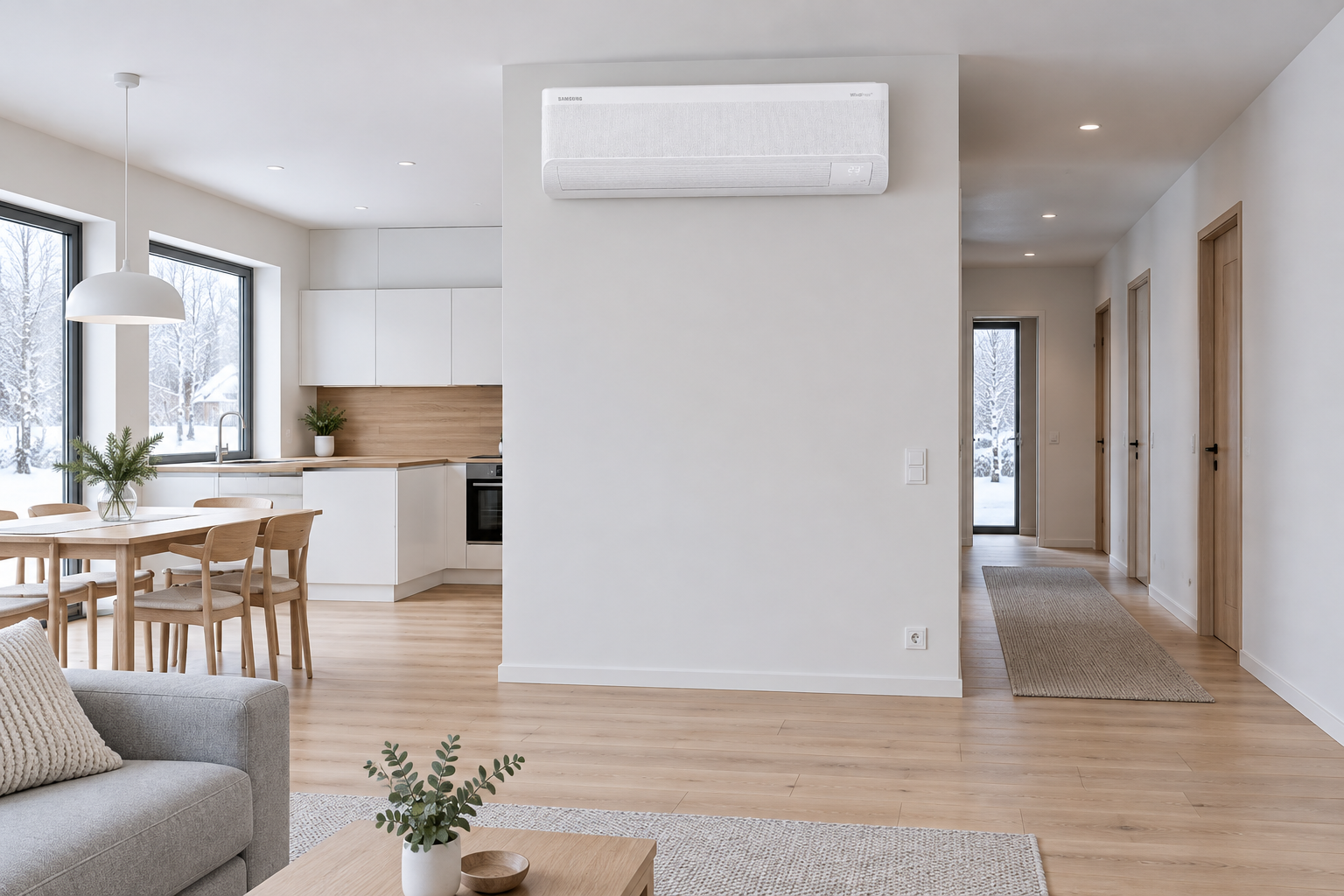

Õhk-õhk-soojuspumba siseosa asukoht
Õhk-õhk-soojuspumba siseosa on punktallikas, mis kütab tõhusalt ruumi, kuhu see paigaldatakse, ja jagab sooja edasi õhu ringlemise teel. Seepärast määrab siseosa asukoht, kas soojust jätkub ka kaugematesse tubadesse.
Hea koha tunnused:
- kõrgel seinal, tavaliselt 2,2–2,5 m kõrgusel, jättes lae alla tootja nõutud vahe;
- avatud planeeringu keskel, kust õhk pääseb takistusteta liikuma ka koridori ja trepi suunas;
- otsesest päikesest ja soojusallikatest eemal. Päike ja kamin segavad seadme temperatuuriandurit;
- vähemalt 1 m telerist ja raadiost, nagu nõuab Samsungi paigaldusjuhis. Wi-Fi-mudeli puhul soovitab Samsung valida koha ruuteri lähedal, et SmartThingsi juhtimine töötaks töökindlalt;
- seinal, mille taga on lühike tee välisosani. Lühike torutrass on odavam ja hoiab välisseinale tehtava ava väiksena.
Vältige kohta kõrge kapi, kardinapuu või riiuli kohal, sest õhuvool põrkub takistuselt tagasi. Ärge paigaldage seadet ka otse voodi või diivani kohale.
Kui palju siseosi? Üks siseosa sobib väikesesse, hästi soojustatud ja avatud planeeringuga majja. Suletud uksed katkestavad õhuringluse ning magamistoad jäävad jahedamaks. Kui uksed on öösel kinni või maja on kahekorruseline, aitab mitme siseosaga Samsung Multi lahendus, kus ühe välisosaga saab ühendada kuni viis siseosa. Küttes suunake õhujaotusklapid allapoole, sest soe õhk tõuseb ise üles.
Load ja kooskõlastused
Soojuspump ei ole tavaline kodumasin. Tallinna linna juhise järgi muudab selle paigaldamine hoone tehnosüsteemi ja välisilmet, mistõttu tuleb ehitisregistri kaudu esitada ehitusteatis ja ehitusprojekt. Nõuded võivad omavalitsuseti erineda, seega küsige enne paigaldust nõu oma valla- või linnavalitsusest. Terviseameti järgi kontrollib omavalitsus naabrikaebuse korral ehitusteatise ja projekti olemasolu.
- Kortermajas on fassaad, katus ja rõdu üldjuhul kaasomand. Tallinna juhise järgi on vaja kõigi kaasomanike või korteriühistu nõusolekut.
- Ajaloolises hoones ja miljööalal soovitavad Tallinn ja Muinsuskaitseamet valida tänavalt vähem nähtava hoone külje ning paigaldada välisosa maapinnale eraldi vundamendile või metallraamile. Fassaadil kulgev torustik tuleb peita fassaadiga sobivasse karpi.
Viis levinud asukohaviga
- Välisosa otse maas või madalatel klotsidel. Esimesel märjal talvel seisab seade omaenda sulavees.
- Maja nurk või kitsas nišš. Müra tõuseb kuni 10 dB ning külm õhk ringleb tagasi seadmesse.
- Paigaldus räästa alla. Katuselt langev lumi ja tilkuv vesi blokeerivad õhuvoolu ning jäätuvad seadmele.
- Magamistoa aken välisosa kohal. Tootjad, näiteks WOLF, soovitavad müratundlike ruumide akende alla paigaldamist vältida.
- R290-seade akna või keldritrepi kõrval. See rikub Samsungi paigaldusjuhendi ohutustsooni nõudeid.
Mitu neist vigadest tuleb välja alles esimesel talvel, kui seade on juba paigas. Garantii säilimise tingimusi selgitame artiklis soojuspumba garantii, korrapärast hooldust artiklis soojuspumba hooldus.
Hea asukoht on kõrgel raamil, eemal nurkadest, akendest ja naabri piirist ning lühikese torutrassiga majja. Nii töötab seade vaiksemalt ja kaotab pakasega vähem võimsust. Kui kaalute Samsungi soojuspumpa, kutsuge kohalik edasimüüja objektile, et ta mõõdaks vahekaugused, hindaks naabri suunas levivat mürataset ja valiks teie majale sobiva lahenduse Samsungi õhk-vesi-soojuspumpade või õhk-õhk-soojuspumpade hulgast.
